今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

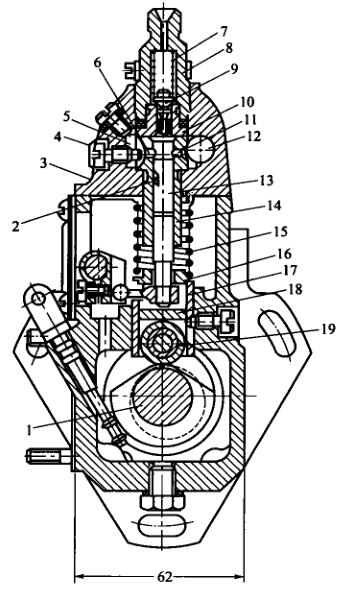

   I号喷油泵的分泵构造图

1-超高压液压管金属接头; 2-有油阀; 3-有油阀球; 4,14-进油螺母; 5-套简; 6-轴向注塞泵泵; 7-轴向注塞泵泵拉簧; 8-油门撑杆;  9-设定臂; 10-气缸轴; 11-固定不变接盘; 12-石油管道管道泵剪力轮; 13-石油管道管道泵; 15-放油螺塞; 16-手助力泵;  17-驱动安装盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-较正拉簧; 22-油耗修正螺母; 23-怠速急停开关开关螺母; 24-稳定急停开关开关螺母; 25-控速手柄; 26-控速拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总程的具体意义是保护提供的油就開始一直的为准性，对于 多缸柴油密度机来说 ，还需保护各缸提供的油一直的相同性。起保护用途的区域是压轮下边到调低垫铁上三视图的超高H。当喷汽油泵气缸轴齿圈与曲轴齿圈对于地点一些时，H越大，液压泵关了进油孔的一直早好，提供的油就開始一直也早好。于己，H越小，提供的油就開始一直越延时。于是要会根据来设计和测试给出比较适合的压轮体工作的超高H，以保护提供的油就開始一直的为准性。

1-轴承轴; 2-注塞泵斜槽; 3-泵盖; 4-标记螺丝钉; 5-回油道; 6-回油孔; 7-冒油阀气扭簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油高压闸阀; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵气扭簧; 16-气扭簧座; 17-挺柱体:; 18-混凝土垫块; 19-滑轮

  面对多缸机，各分泵的H值应一一对应。修正垫铁在喷高压油泵出厂的时均已调好，切勿所以相互交换。垫铁是用高耐磨材质制得并举行热正确处理以提生抗拉强度，这样选用中很不容易变形。如很久段选用后变形较多，可换面选用。

  喷高压真空泵泵体分下上两个部分，喷高压真空泵上体用在装设齿轮泵偶件及油多阀偶件，阴道用在装设凸轮机构轴、滑轮体和输高压真空泵等。泵体前侧太平洋沿岸会开检视窗孔，妥善常规拆装和检修調整喷续航里程。下方有检视汽车机油面的检视孔。喷高压真空泵上体中含一道油道，与各齿轮泵套筒外部的方形油槽相似。方形油槽则与齿轮泵套筒上的进、回油孔相似。由输高压真空泵供来的高压低压油使用进软管直直接头进来到油道中。油道中的重油机有压力由装在回软管直直接头内的回油阀的控制，一规定要求确保在5～10kPa标准内。汽压过低，在齿轮泵向下时，重油机并不能短时间使用进油孔进来到齿轮泵上面油腔。当续航里程过量而使汽压上升时，剩下的重油机会顶开回油阀流向重油机细滤器中。
