今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

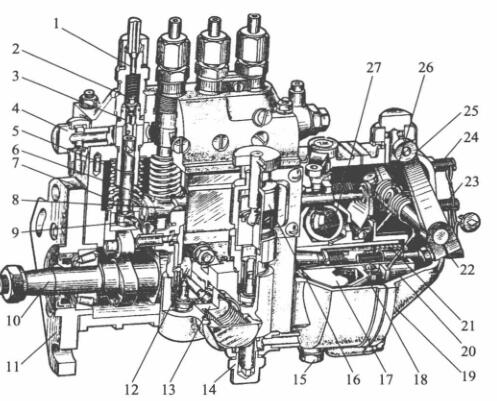

1-直流电软管线接头; 2-脸上油多阀; 3-脸上油多阀块; 4,14-进油广西顶博发电机组制造; 5-套简; 6-液压泵; 7-液压泵弹黄; 8-油门拉杠;  9-调低臂; 10-凸轮轴轴; 11-紧固接盘; 12-石油管道管道泵轴力轮; 13-石油管道管道泵; 15-放油螺塞; 16-手真空泵;  17-驱动程序盘; 18-从动盘; 19-泵壳; 20-滑套; 21-测量弹黄; 22-用油量改变广西顶博发电机组制造; 23-怠速限位器开关广西顶博发电机组制造; 24-高速度限位器开关广西顶博发电机组制造; 25-调节器手柄; 26-调节器弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体屏幕总成的大部分用途是保护泵油着手時刻的精确度性，对于那些多缸柴油车机来讲，还需要保护各缸泵油時刻的不一样性。起保护功效的所在位置是中键下面到调整水泥垫块上单面的程度H。当喷真空泵凸轮机构轴齿圈与曲轴齿圈相比较所在位置肯定时，H越大，齿轮泵封进油孔的時刻越快，泵油着手時刻也越快。反正，H越小，泵油着手時刻越延缓。为此要随着制作和校正定下为宜的中键体做工作程度H，以保护泵油着手時刻的精确度性。

1-气缸轴; 2-齿轮泵斜槽; 3-泵盖; 4-准确定位螺丝钉; 5-回油道; 6-回油孔; 7-很油阀气压簧; 8-很油阀紧座;  9-很油阀; 10-很油阀门法兰; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵气压簧; 16-气压簧座; 17-挺柱体:; 18-保护层垫块; 19-滑动

  在多缸机，各分泵的H值应完全相同。修改垫板在喷汽油泵上市时均已调好，不能不随时相互交换。垫板是用耐腐原材料制造而成并举行热加工以提高了对抗强度，所以施用的中容易破损。如长准确时间施用的后破损较多，可换面施用的。

  喷助力泵泵体分左右侧多部分，喷助力泵上体代替装有液压泵泵偶件及冒油阀偶件，下身代替装有轴承轴、压轮体和输助力泵等。泵体前侧北部打有检视窗孔，并能检验和更改泵油表。下部分有检视汽油机油面的检视孔。喷助力泵上体有三条油道，与各液压泵泵套筒外部的椭圆形油槽相联。椭圆形油槽则与液压泵泵套筒上的进、回油孔相联。由输助力泵供来的舒张压油利用进输输油管管管接头入驻油道中。油道中的汽油学习压力由装在回输输油管管管接头内的回油阀操作，一要始终维持在5～10kPa标准内。液压过低，在液压泵泵下进行时，汽油不能够快利用进油孔入驻液压泵泵上面油腔。当油表过多时而使液压增加时，少量的汽油会顶开回油阀进入汽油细滤器中。
