580KW柴油机车电站机并机柜电缆线电力电气图的工作原理：由充能器AC220V/DC24V，给予电站机调整器采用输入转换电原DC24V。电站机进行后由KA5交流信息220V里边继物品输入转换其中一个进行预警。柴油机车电站机调整器顺利通过预警电路开关把电站机的交流电、端电压，频次，钻速等电站机的各种各样运作预警反馈机制到调整器，由调整器冒出汇编指令。   当柴油发动机发电厂厂机无法后，把电送货到旋转触点启闭柜右上方的主母排。整流器能够 机操作系统风控高达有一定必备条件无法柴油管理，启车管理，能够 DC24V汽车继电嚣元件输入预警。发电厂厂机整流器能够 端电压值监测器数据漏电触点启闭，监测器数据到足够负荷触点启闭无法端电压值，整流器能够 KA3汽车继电嚣元件输入重送电预警，合上主旋转触点启闭断路，负荷触点启闭重送电后重送电警示灯亮。当管理机操作系统可以分闸的情况，能够 KA3分闸汽车继电嚣元件输入分闸预警，主旋转触点启闭负荷触点启闭分闸，负荷触点启闭分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主电开关柜
数字序号	公司名称	型号尺寸尺寸	单位名称	需求量	厂家代理商
1	万用式架构图高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来汽车发电机的组把握器	HGM9510	只	2	众智
3	开关电源输出模块电源输出模块输出模块	BAC06A	只	2	众智
4	小形前面继电子产品	HH52P    DC24V	只	8	正泰
5	小规模其中继家电	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	数据交通信号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	耐压子	半圆，红，M10	只	12	海坦
14	装修辅材		台	2	国优

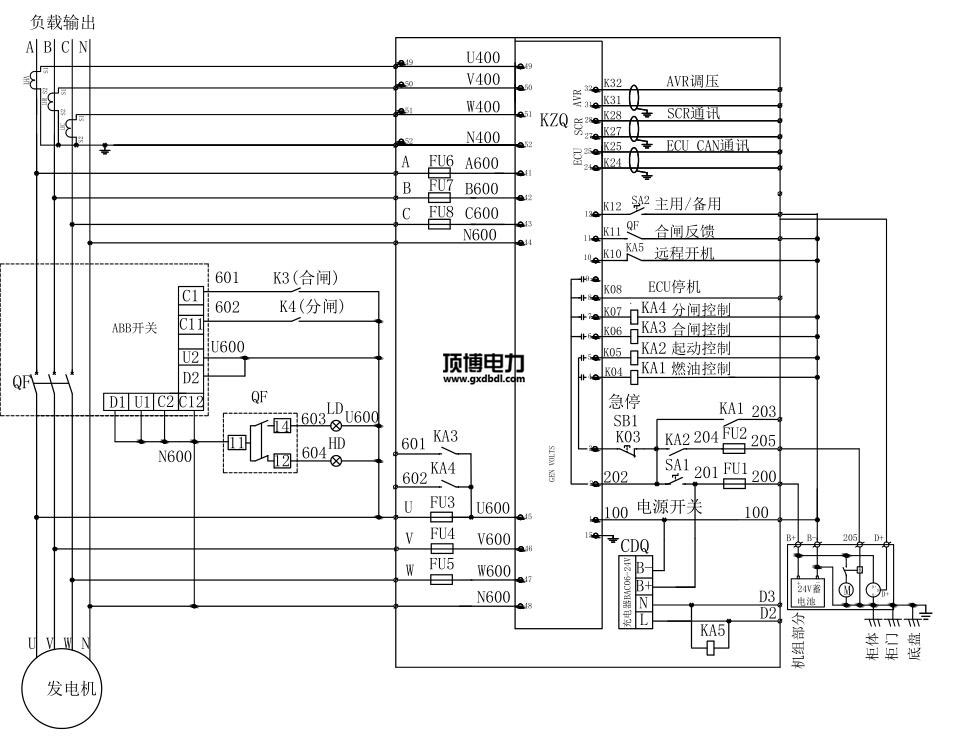

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.yirenjimi.com
